Видеонаблюдение. IP камеры МВК-LVIP, регистраторы BestNVR и т.д. Часть 1.

Недав­но закон­чи­ли несколь­ко про­ек­тов мон­та­жа видео­на­блю­де­ния, это был инте­рес­ный и поучи­тель­ный опыт. О нем и рас­ска­жу. Опи­шу устрой­ства, кото­рые были исполь­зо­ва­ны. Не рекла­мы ради.

Итак, пер­вый про­ект — про­из­вод­ствен­ный цех. Зада­ча — охва­тить пери­метр вокруг зда­ния. Раз­мер тер­ри­то­рии при­мер­но 140 на 150 м. Сам цех 90 на 70 мет­ров. Каме­ры долж­ны быть раз­ме­ще­ны на фаса­де зда­ния, под  самым козырь­ком (высо­та поряд­ка 6 м), плюс по пери­мет­ру (на забо­ре и стол­бах осве­ще­ния). Ска­жу сра­зу, на дан­ный момент каме­ры раз­ме­ще­ны толь­ко по фаса­ду зда­ния. Кли­ен­ту обзо­ра хва­ти­ло, плюс про­бле­ма с пере­но­сом забо­ра. В ито­ге полу­чи­лось вот так:

Суть в том, что полу­чи­лось очень даже непло­хо, по охва­ту тер­ри­то­рии, каче­ству кар­тин­ки.

Теперь подроб­но­сти. Все дела­ли на IP. Суще­ству­ю­щую сеть не исполь­зо­ва­ли, выде­ли­ли видео в отдель­ную физи­че­скую сеть. Итак, желе­зо.

1. IP В/камера  МВК-LVIP 1080 Street (2.8–12) 2 mp — 12 штук. Куп­ле­ны были по цене 8 500 р. за шту­ку.
2. Сете­вой в/регистратор BestNVR-1600 — 1 шт. Куп­лен по цене 13 000 р.
3. HDD WD 6 Tb — 2 шт. Куп­ле­ны по цене 14 800 р. за шту­ку
4. DH-S1000-8TP Сете­вой 8‑портовый HI-РОЕ ком­му­та­тор — 1 шт. Куп­лен по цене 14 600 р.
5. PSW-2G 4F Ком­му­та­тор с пита­ни­ем по PoE 4‑порта,IP66 ‑2 шт. Куп­ле­ны по цене 22 900 р. за шту­ку. (4 пор­та мед­ных 10/100/ Poe, 2 пор­та 1000Base‑X SFP)
6. Кабель витая пара UTP (U/UTP), кате­го­рия 5e, 4 пары 0,5мм (24 AWG), одно­жиль­ный, для внеш­ней про­клад­ки (+60 C — ‑40) (305 м) — 7 коро­бок. Куп­лен по цене 5 540 р. за шту­ку.
7. Switch HP, 8 пор­тов, гига­бит­ный. Не смог най­ти какой имен­но и за сколь­ко.
8. Рас­ход­ни­ки (разъ­емы, мар­ки­ров­ка и т.д…)

Теперь поче­му имен­но такое желе­зо было выбра­но. Боль­шая часть камер выхо­ди­ла за пре­де­лы 100 мет­ро­вой трас­сы витой пары, + каме­ры Poe. Тянуть к ним отдель­ное пита­ние не хоте­лось. Пото­му и был выбран реги­стра­тор без сво­е­го PoE свит­ча, свитч на 8 пор­тов PoE для бли­жай­ших камер и две коро­боч­ки (T fortis PSW-2G 4F) все­по­год­ные на 4 каме­ры каж­дая. В каче­стве ядра сети исполь­зо­вал­ся свитч от HP. В него гига­би­та­ми вошли 8 пор­то­вый и эти самые коро­боч­ки (PSW-2G 4F), видео­ре­ги­стра­тор и комп мони­то­рин­га у охра­ны.

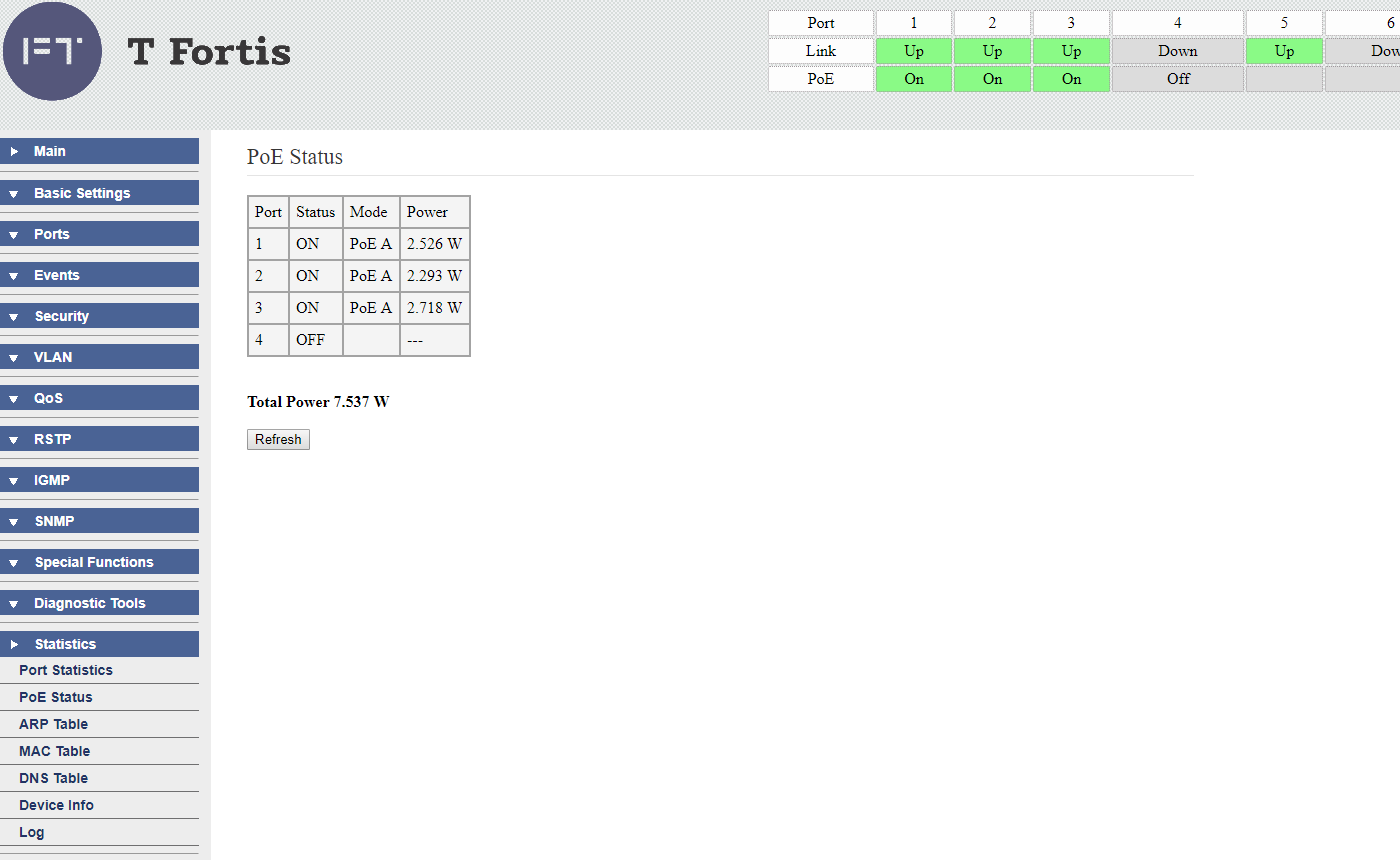

Все управ­ля­ет­ся по IP. Прак­ти­че­ски у всех девай­сов есть SNMP, что поз­во­ли­ло доба­вить все это в мони­то­ринг Zabbix и бить по рукам сра­зу, как толь­ко кто-то выклю­чит авто­мат пита­ния :). Коро­боч­ки T fortis PSW-2G 4F через свой веб интер­фейс поз­во­ля­ют уви­деть пол­ное состо­я­ние камер — линк, напря­же­ние и т.д. Мож­но пере­гру­зить каме­ру, мож­но настро­ить шеду­лер на пере­за­груз­ку (пока ни разу не пона­до­би­лось).

Мон­таж про­во­дов занял один день. Мон­таж камер еще один день. Ну и еще один день пуско-налад­ка. Затем настрой­ка запи­сей по дат­чи­ку дви­же­ния, раз­лич­ных сра­ба­ты­ва­ю­щих реле и сиг­на­ли­за­ций, обу­че­ние и сда­ча про­ек­та.  Рабо­ты были закон­че­ны в мар­те 2018. Бюд­жет все­го про­ек­та ока­зал­ся в рай­оне 300 тыс. руб­лей. Спе­ци­а­ли­зи­ро­ван­ная кон­то­ра пред­ла­га­ла свои услу­ги и выка­ти­ла сме­ту на лям. Поэто­му реше­но было сде­лать сво­и­ми сила­ми. Немно­го кар­ти­нок.

Про­дол­же­ние сле­ду­ет.
